光纤激光管板一体机

产品详情

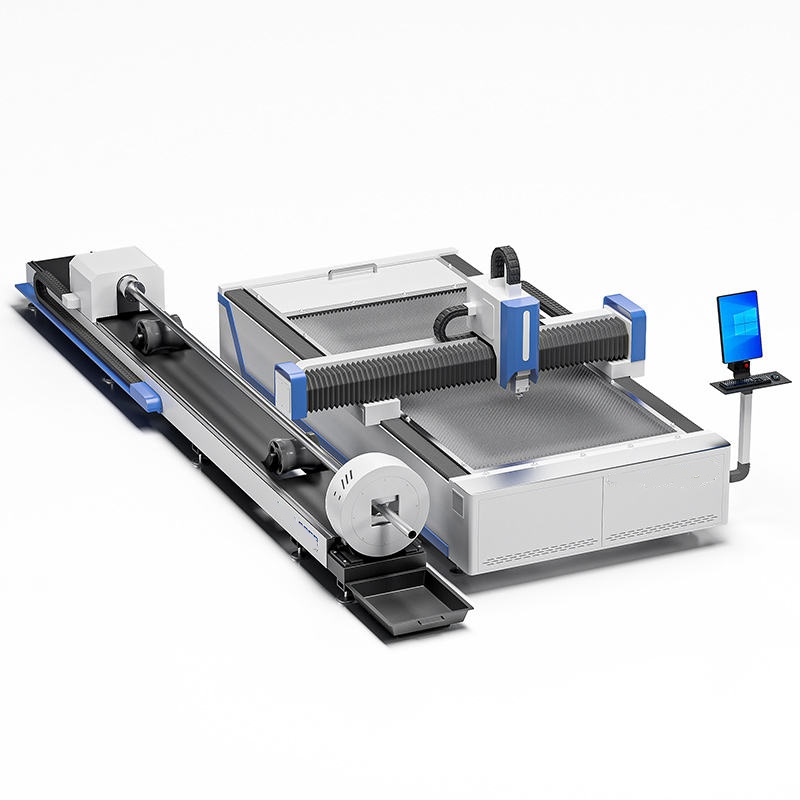

产品名称:YC-GQ4015GB-750W光纤激光管板一体机

设备介绍:

   管板一体光纤激光切割机不仅可对圆形管、矩形管、异型管等型材进行高速高质量激光切割,也可以对不同厚度的板材进行切割。全新的管材、板材激光加工生产线不仅实现全自动生产,而且突破了平面切割的局限性,可实现管材、板材一体切割,极大地为客户节约了成本!是对管型材切割和板材切割有双向需求用户的理想选择!

设备主要配置


序号

名称

型号

厂家

备注

1

床身、工作台、齿板

自制



2

外围钣金

自制



3

旋转台

自制



4

旋转卡盘



加工管径Φ200mm,管长4米

5

旋转台电机


日本安川


6

旋转台减速机


国产


7

横梁

自制


钢件

8

减速机


APEX


9

X轴电机


日本安川


10

Y轴电机


日本安川


11

齿轮

模数2

瑞典林登


12

齿条

模数2

瑞典林登


13

X轴导轨

HGH30 H级

台湾上银


14

Y轴导轨

HGH25 H级

台湾上银


15

变压器

8KVA



16

零位、限位




17

拖链、防尘罩


沧州


18

升降机构

自制



19

抽风系统

自制



20

油路1

ADAM6591004

杭州阿登


21

油路2

TR-8

浙江流遍


22

机加工件

自制



23

激光器

750W

锐科


24

冷水机

2P

汉立


25

软件


柏楚

(含切管软件)

26

切割头


瑞士嘉强


27

切割幅面

4米*1.5米



28

切割管径

 ≦Φ200mm



29

切割管长

≦4米



设备主要技术参数

设备型号

YC-GQBG4015-750

激光器类型

光纤激光器

激光工作介质

光纤

额定输出功率

750 W

X轴行程

4000mm

Y轴行程

1500mm

Z轴行程

120mm

有效切割范围

4000×1500mm

工作台轴向定位精度

≤±0.03㎜/m

工作台重复定位精度

≤±0.02㎜/m

空行速度

50m/min

工作台承载

1600KG

相数

3

电源额定电压

380V

频率

50Hz

总电源防护等级

IP54



切割性能表(仅供参考)

切割性能表

材质

厚度(mm)

直线速度(m/min)

辅助气体

备注

碳钢



1

18

O?

N2速度递减20%

2

6

O?

3

3.5

O?

4

2.3

O?

5

1.7

O?

6

1.3

O?

8

0.8

O?

不锈钢

1

20

O?/N2

2

4.5

O?/N2

3

1.2

O?/N2





0.8

15

O?

1

11

O?

1.2

8

O?

1.5

7

O?

2

5.5

O?

3

3

O?

4

1.2

O?

设备特点:

   1、切割速度快、切割质量好、切缝小、变形小、切割面光滑、平整、美观,无须后序处理;
   2、工作幅面大配有切管装置,可切割平板以及圆管,适用性更强,可省去开料工序,适用于批量生产、工作效率高、稳定性能高;
   3、管板一体激光机切割精度高,更适用于精密配件加工和各种精细工艺品切割;
   4、完美的数控系统与专业辅助控制软件,让工作灵活,效率高、机器操作简单、方便。
   5、激光设备安装了焦距自动跟踪调节系统,能轻松地完成扭曲变形的材料切割。
   6、整台激光切割机采用进口伺服电机和精密导轨,切割精度高、稳定、寿命更长;
   7,在切割管材方面更能突出他的优势,切割工艺精美,精度精准


设备优势:

   1、可对圆形管、矩形管、异型管等型材和不同厚度的板材进行高质量激光切割;
   2、卡盘装夹系统:卡盘自我调整中心,根据型材规格自动调整夹紧力大小,保证薄管装夹无损
   3、切缝质量好、变形小、外观平整、美观。
   4、切割速度快、效率高、成本低、操作安全、性能稳定。
   5、采用进口伺服电机和导向传动机构,切割精度高。
   6、采用专业软件可随意设计各种图形或文字即时加工,加工灵活,操作简单、方便。
